近日，精密測量院詹明生研究員團隊研制出集成化高精度原子絕對重力梯度儀。該重力梯度儀基于垂向?qū)盈B雙原子干涉儀方案，探頭體積僅為95升，測量精度達到0.86 E（1 E = 1X10^-9 /s² = 0.1 μGal/m），是目前國際上集成度最高的亞E水平的原子重力梯度儀。同時，團隊完成了該梯度儀詳盡的系統誤差評估，使之成為國際上首臺原子絕對重力梯度儀。相關研究成果近日發表在國際期刊《應用物理評論》（Phys. Rev. Applied）上。

　　重力精密測量技術在計量學、地質學、地球物理學等科研領域和資源勘探、自主導航等應用領域都具有非常廣泛的應用，對國民經濟發展乃至國家安全都具有非常重要的意義。與敏感于長波重力場的重力儀相比，重力梯度儀對短波重力場更加敏感，可以更加精細地分辨出周邊環境的質量分布（見圖一），同時重力梯度儀對震動（加速度）噪聲具有很高的免疫性，這使得它更容易在惡劣的工作條件下實現較高的測繪精度。因此，重力測量領域一直期盼有可用的高精度重力梯度儀。

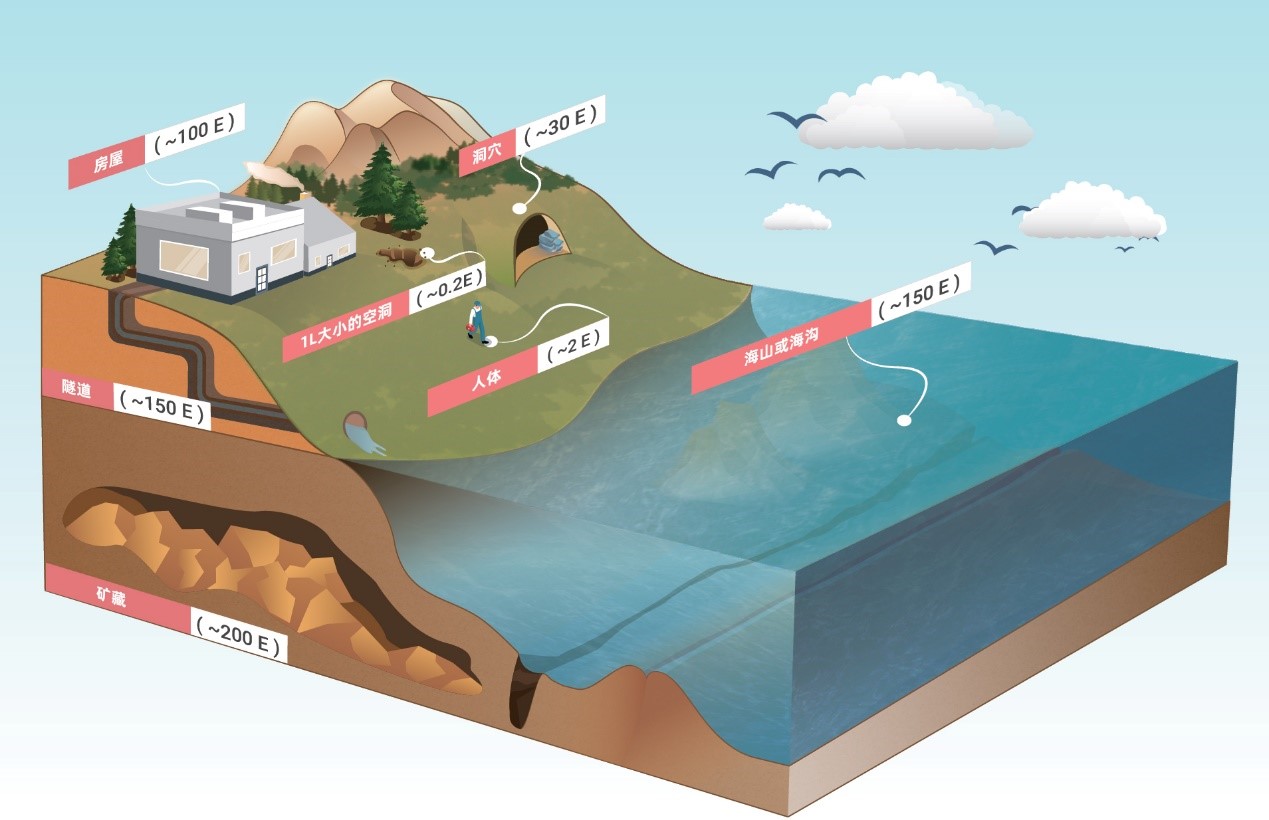

　　圖一. 不同質量源所產生的典型重力梯度異常

　　原子干涉重力梯度測量技術是基于量子技術的全新的重力梯度測量技術，與經典旋轉加速度計方案相比，它可實現更高的測量精度；而與精度相當?shù)某瑢?dǎo)方案相比，它具有低功耗、工作在常溫等優勢，是一種極具應用潛力的高精度重力梯度測量技術。更重要的是，原子干涉重力梯度儀由兩個原子干涉儀組成，而每一個原子干涉儀都可以作為獨立的絕對重力儀，因此原子重力梯度儀在原理上具備成為零漂移絕對重力梯度儀的條件，可在儀器校準服務、垂線偏差改正、輔助導航等領域發揮重要作用。然而，一方面現有的原子重力梯度儀的物理單元體積過大，嚴重限制了其應用場景以及和慣性穩定平臺的集成；另一方面，國際上對原子重力梯度儀絕對測量值的誤差評估還處于比較粗糙的水平，限制了原子重力梯度儀作為絕對重力梯度儀的一系列重要應用。

　　在精密測量院研究員王謹和高級工程師仲嘉琪的帶領下，該團隊從“十二五”規劃期間開始致力于原子重力梯度儀技術的研究，先后承擔了高技術發展（863）計劃、重點研發計劃、自然科學基金、國家重大科技基礎設施儀器研制等一系列國家重要任務。先后研制出多臺原子重力梯度儀原理樣機和工程樣機，其中多種水平原子重力梯度儀處于國內外領先地位。

　　圖二. 精測院豎直原子重力梯度儀及其物理單元結構

　　這次報道的豎直原子梯度儀如圖二所示。團隊發展了全玻璃材料真空腔體和銣源集成技術、模塊化二維磁光阱技術，并采用獨立雙噴泉方案，實現了具有甚高集成度的原子重力梯度儀物理單元。單元高度為92 cm，體積僅為95升，這是目前國際上首個體積小于100升的原子重力梯度儀物理單元。通過控制探測噪聲和磁場噪聲及交替反轉k波矢的方法有效實現了對儀器長期漂移的抑制，在積分17000 s的條件下實現了0.86 E的測量精度（如圖三）。這是國際上目前在小型原子重力梯度儀中實現的最高測量精度，該單項指標僅次于法國巴黎天文臺的大型原子重力梯度儀（高度1.8 m，體積430升，精度0.15 E）。

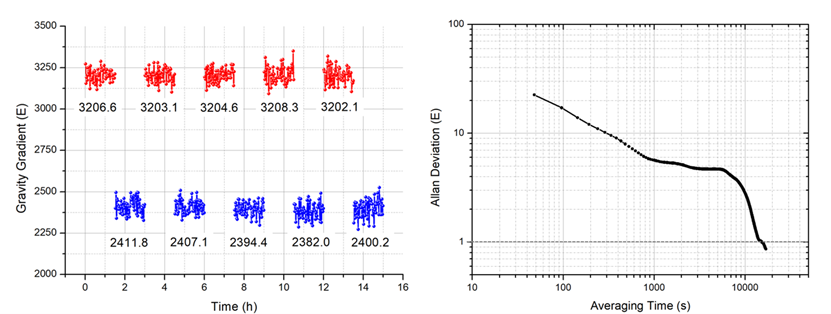

　　圖三. 重力場調制實驗結果及阿倫方差

　　團隊進而通過拉曼邊載比動態鎖定、磁場調制、朝向調制、有限元分析等一系列實驗和理論分析方法，對包括波前畸變、基線誤差等10項誤差進行了評估，并針對其中光頻移、橢圓擬合等5項誤差進行了改正，最終得到的B類不確定度為53 E。這是迄今針對原子重力梯度儀最為系統、全面的誤差評估工作，這一工作開啟了原子重力梯度儀作為絕對重力梯度儀的新篇章。

　　該研究成果近日以“Compact High-Resolution Absolute-Gravity Gradiometer Based on Atom Interferometers”為題發表于國際知名期刊《應用物理評論》上，并獲得編輯推薦。推薦文表示，該文報道了一種具有超緊致傳感頭的高分辨原子重力梯度儀，開發了一系列詳盡評估系統誤差的技術，這項工作將對重力測量?jī)x器的校準、慣性導航誤差的校正和直接機載高精度測繪產生影響。精密測量院博士呂偉為論文第一作者，高級工程師仲嘉琪和研究員王謹、詹明生為論文共同通訊作者。

　　文章鏈接：https://journals.aps.org/prapplied/abstract/10.1103/PhysRevApplied.18.054091
